ECHOGRAPH-STPS Çubukların Ultrasonik Muayenesi


ECHOGRAPH-STPS Çubukların Ultrasonik Muayenesi

... çubukların denetimi için

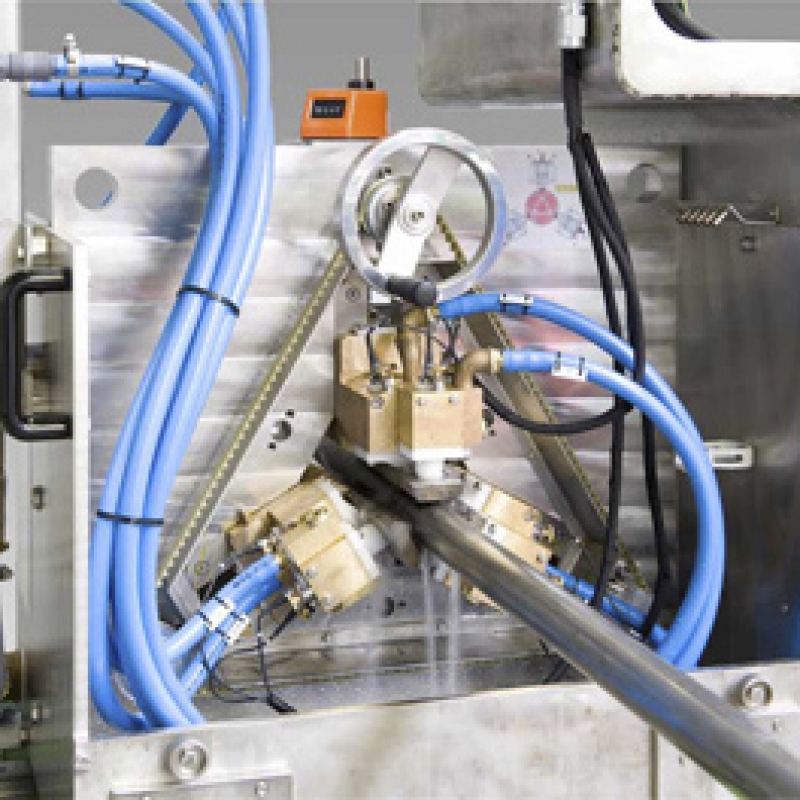

Yüksek verim oranı ve dünya çapında kullanımda! İç kusurların tespiti düz ışın probları ile gerçekleştirilir. 30 mm'den büyük çubuk çapları için, yüzeye yakın kusurlar açılı ışın probları ile tespit edilir. ECHOGRAPH-STPS çubuk inceleme sisteminin temel özellikleri, 2 m/s'ye kadar yüksek test hızı ve kısa değiştirme süreleri sağlayan prob taşıyıcılarının eş zamanlı olarak ayarlanmasıdır. Ultrasonun bağlanması yönlendirilmiş su jetleri ile sağlanır. Su jeti kaplini için fışkırtma probu tutucuları, daldırma testiyle karşılaştırılabilir test koşullarına olanak tanır.

Çekirdek bölgenin denetimi üç ila beş adet düz ışınlı prob ile gerçekleştirilir. Tüm prob tutucuları çubuğun çevresi etrafında eşit şekilde konumlandırılmıştır. Prob tutucuları genellikle sert metalden yapılmış kılavuz kızaklarla mekanik olarak korunur.

Kızaklar ayrıca prob tutucularını çubuk yüzeyi boyunca yönlendirerek stabil bağlantı ve test koşullarından da sorumludur. Çubukların kaçınılmaz mekanik doğrusallık toleransları, prob tutucuların yay yüklü süspansiyonu ile telafi edilir.

Daha fazla ayrıntı için pdf belgesine bakın.
