... boru uçlarının muayenesi için
Her tüp test sistemi için test edilmemiş küçük bir uç kalır. Bunun nedeni, ultrasonik bağlantının su kullanması ve tüp yüzeyi ile ultrasonik prob yüzeyi arasındaki su yolunun stabil bir durumda olması gerektiğidir. Boru yüzeyi ile prob tutucular arasındaki bağıl hızların yüksek olması nedeniyle bu görev çok zorlayıcı olabilir. Bu nedenle ayrı tüp ucu test sistemlerine ihtiyaç vardır.
Borunun her iki ucu da ortak bir ECHOGRAPH ultrasonik elektroniği kullanılarak iki ayrı makine standıyla test edilir.

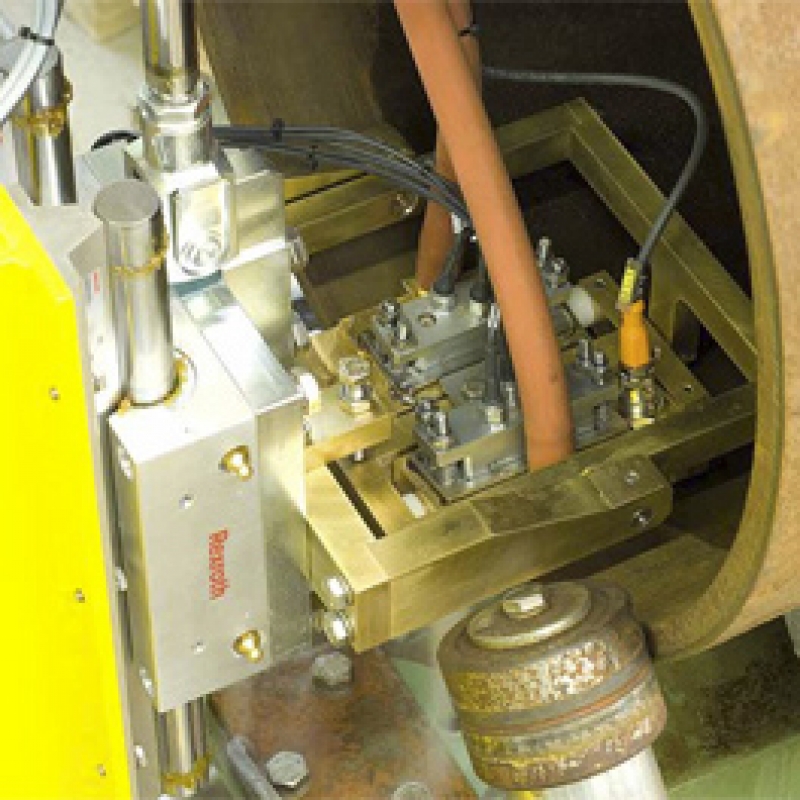

Boru, doğrusal bir boru konveyörü tarafından test standına taşınır veya makine boru ucuna doğru hareket eder. Prob tutucuları sağlam bir makine çerçevesine monte edilmiştir ve yükseklikleri boru konumuna göre kabaca önceden konumlandırılmıştır. Test konumu saat 12 veya saat 6 yönündedir. Prob tutucuları tüp yüzeyinde silindirler tarafından yönlendirilir. Tüp konum sensörleri tarafından algılandıktan sonra prob tutucuları pnömatik olarak tüp yüzeyine indirilir. Borunun düzlüğü ve ovalliği ile ilgili toleransları telafi etmek için gimble monteli prob tutucular kullanılır.
