... tüplerin bir test portalı aracılığıyla denetlenmesi için
Bu test sisteminin benzersiz özelliği, ultrasonu numuneye bağlama yöntemidir. Su jeti bağlantısı kullanılır; bu, prob ile tüp yüzeyi arasındaki su yolunun birkaç santimetre civarında olduğu anlamına gelir. Bu ultrasonik bağlantı yöntemi, problarda ve prob yönlendirme cihazlarında çok az aşınmaya neden olur. Ayrıca pürüzlü bir boru yüzeyi için kararlı bağlantı koşulları elde edilir çünkü su yolu aralıklı bağlantıya göre daha fazla değişebilir.

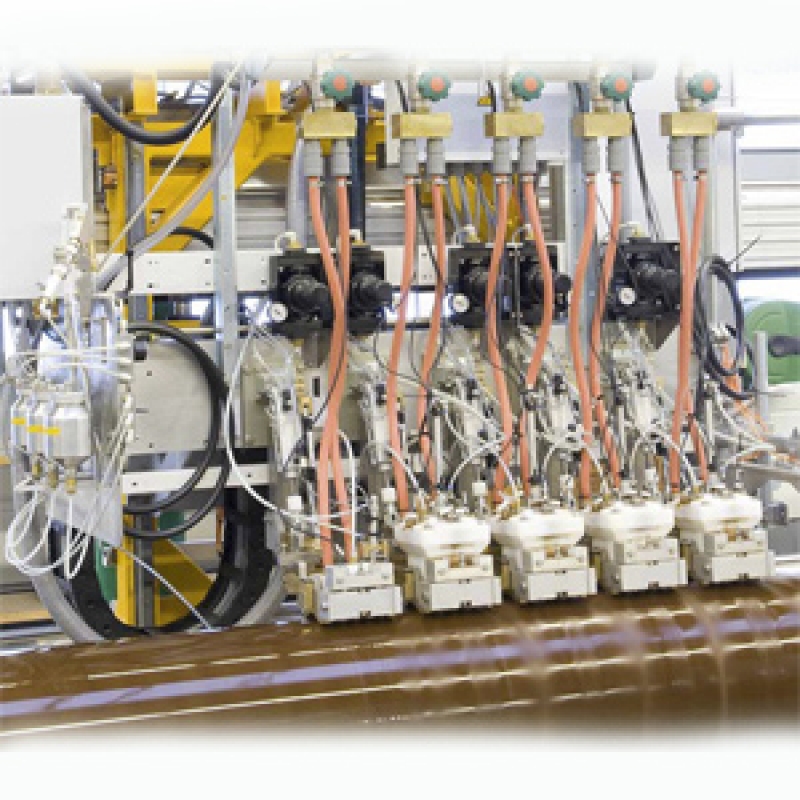

Ultrasonik test sistemi ECHOGRAPH RPT. R zorlu çevre koşulları ve yüksek verim için tasarlanmıştır. Bu sistem özellikle çevrimdışı inceleme için uygundur. Bir test portalından ve birkaç çoklu prob tutucusundan oluşur. Tüpler tipik olarak enine bir konveyörle yüklenir. Tüpler test portalına yerleştirildikten sonra silindirler tüpleri döndürmeye başlar. Prob tutucuların sayısı, istenen verime ve ilgili test görevine/görevlerine göre seçilir. Prob tutucuları tüp boyunca doğrusal olarak hareket ettirilir ve tüpü saat 12 konumunda inceler. Dönme ve öteleme hareketleri sarmal test izlerine neden olur.
